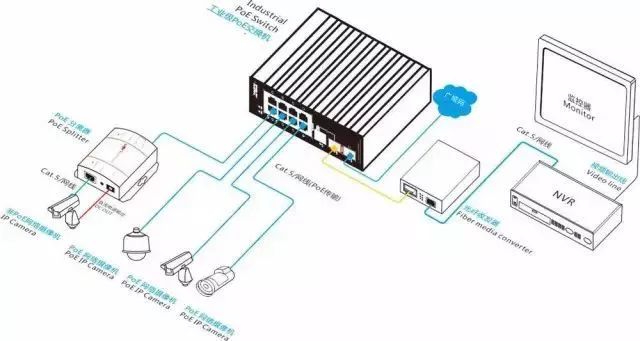

POE交換機在安防行業的應用，給視頻監控系統帶來了質的改變，POE交換機。可通過網線為無線AP、網路攝像頭等PoE終端設備供電，傳送距離可達100m，安裝簡單，即插即用。非常適合無線城市、安防監控等行業使用。

    POE供電方案及優勢

    ① POE的由來什么是POE

    POE(PowerOverEthernet)指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一poe供電些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。POE也被稱為基于局域網的供電系統(POL,PoweroverLAN)或有源以太網(ActiveEthernet)，有時也被簡稱為以太網供電，這是利用現存標準以太網傳輸電纜的同時傳送數據和電功率的最新標準規范，并保持了與現存以太網系統和用戶的兼容性。

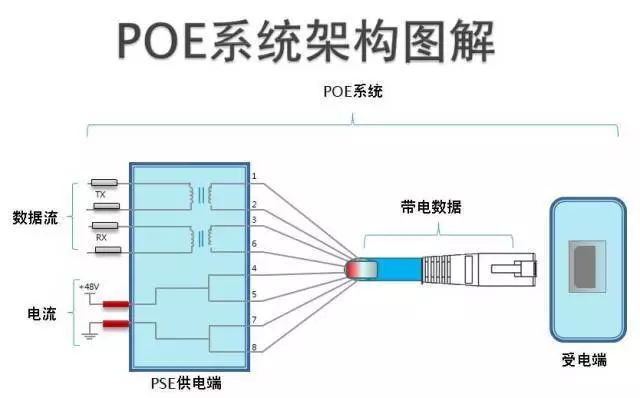

    POE的兩種供電方案——POE標準為使用以太網的傳輸電纜輸送直流電到POE兼容的設備定義了兩種方法：

    一種稱作“中間跨接法”(Mid-Span),使用以太網電纜中沒有被使用的空閑線對來傳輸直流電（即1236線序走數據，4578線序走電力),相應的EndpointPSE支持POE功能的以太網交換機、路由器、集線器或其他網絡交換設備。

    另一種方法是“末端跨接法”(End-Span),是在傳輸數據所用的芯線上同時傳輸直流電,其輸電采用與以太網數據信號不同的頻率（即1236線序同時走數據和電力）。MidspanPSE是一個專門的電源管理設備,通常和交換機放在一起。它對應每個端口有兩個RJ45插孔,一個用短線連接至交換機,另一個連接遠端設備。可以預見,End-Span會迅速得到推廣,這是由于以太網數據與輸電采用公用線對,因而省去了需要設置獨立輸電的專用線,這對于僅有8芯的電纜和相配套的標準RJ-45插座意義特別重大。

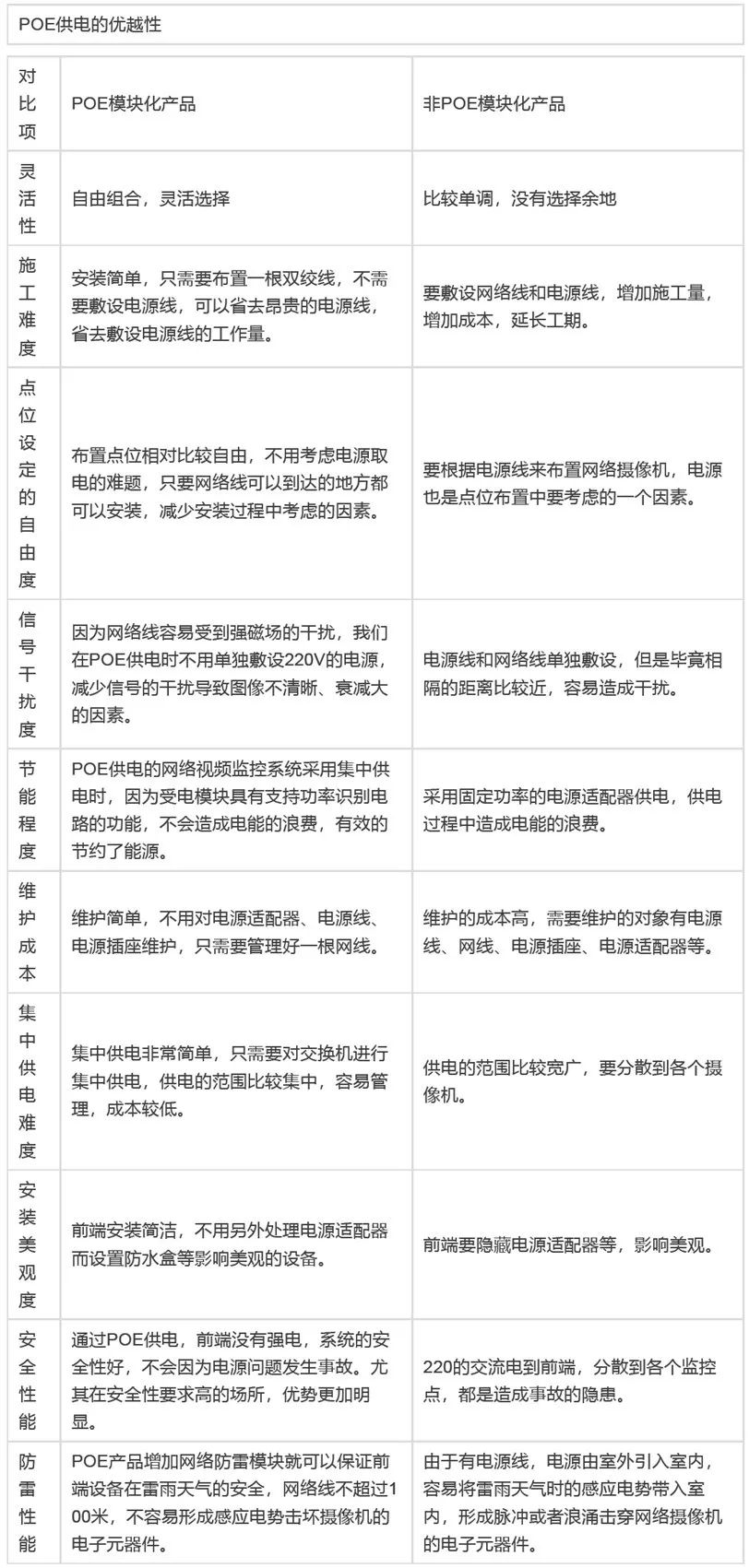

    ② 使用以太網供電的優勢

    1.POE只需要安裝和支持一條電纜，簡單而且節省空間，并且設備可隨意移動。（簡單，方便）

    2.節約成本。許多帶電設備，例如視頻監視攝像機等，都需要安裝在難以部署AC電源的地方，POE使其不再需要昂貴電源和安裝電源所耗費的時間，節省了費用和時間。

    3.像數據傳輸一樣，POE可以通過使用簡單網管協議(SNMP)來監督和控制該設備。

    4.POE供電端設備只會為需要供電的設備供電，只有連接了需要供電的設備，以太網電纜才會有電壓存在，因而消除了線路上漏電的風險。（安全性）

    5.一個單一的UPS就可以提供相關所有設備在斷電時的供電。（集中供電）

    6.用戶可以自動、安全地在網絡上混用原有設備和POE設備，這些設備能夠與現有以太網電纜共存。

    7.使網絡設備便于管理。因?yàn)楫?dāng)遠端設備與網絡相連后，才能夠遠程控制、重配或重設。

    8.在無線局域網中，POE可以簡化射頻測試任務，接入點能夠被輕松地移動和接入。

    9.減少電力線的物料成本和人工布線成本。

    10.減少后期的維護和維修成本。

    POE不能供電時，如何排查

    ① 首先確定受電設備是否支持POE供電

    不是所有的設備都支持POE供電的，曾經就接到過一起這樣的售后，一個客戶說他的監控?cái)z像頭在沒接電源的情況下通過網線接在我們的8口POE上燈不亮，攝像頭也不工作。接了攝像頭電源后就一切正常。聽到客戶反映的情況，我首先就讓客戶查下他的攝像頭是否支持POE供電，果不其然，他的設備不支持POE供電。

    ② 檢查受電設備的功率是否超出了POE交換機端口供電的最大功率

    POE交換機的端口供電功率有兩種，一種是15.4W，一種是30W。如果用的是15.4W的POE交換機，受電設備的功率卻大于15.4W，就會出現供電不穩，或者供不了電的。

    ③ 檢測POE交換機在滿負載的工作狀態下，供電功率是否超出了供電總功率

    POE交換機除了單個的端口供電功率，還有個總供電功率。市面上有的8口POE交換機總供電功率是90W，單個端口供電功率是15.4W。如果每個端口的供電功率都使用到頂峰，8個端口就是8×15.4=123.2W。這樣就超出了本臺交換機的總功率，供電自然就會出現問題。所以使用POE交換機要有個妥善的搭配，功率大的受電設備和功率小的搭配起來使用。
