引言

    傳統路由器在網絡中起到隔離網絡、隔離廣播、路由轉發以及防火墻的作業，并且隨著網絡的不斷發展，路由器的負荷也在迅速增長。其中一個重要原因是出于安全和管理方便等方面的考慮，VLAN(虛擬局域網)技術在網絡中大量應用。VLAN技術可以邏輯隔離各個不同的網段、端口甚至主機，而各個不同VLAN間的通信都要經過路由器來完成轉發。由于局域網中數據流量很大，VLAN間大量的信息交換都要通過路由器來完成轉發，這時候隨著數據流量的不斷增長路由器就成為了網絡的瓶頸。為了解決局域網絡的這個瓶頸，很多企業內部、學校和小區建設局域網時都采用了三層交換機。三層交換技術將交換技術引入到網絡層，三層交換機的應用也從最初網絡中心的骨干層、匯聚層一直滲透到網絡邊緣的接入層。

    一、第三層交換技術

    1、三層交換的概念

     第三層交換技術也稱為IP交換技術或高速路由技術等，是相對于傳統交換概念而提出的。眾所周知，傳統的交換技術是在OSI 網絡標準模型中的第二層—數據鏈路層進行操作的，而第三層交換技術是在網絡模型中的第三層實現了數據包的高速轉發。簡單地說，第三層交換技術就是：第二層交換技術＋第三層轉發技術，這是一種利用第三層協議中的信息來加強第二層交換功能的機制。一個具有第三層交換功能的設備是一個帶有第三層路由功能的第二層交換機，但它是二者的有機結合，并不是簡單地把路由器設備的硬件及軟件簡單地疊加在局域網交換機上。

    2、三層交換的原理

      從硬件的實現上看，目前，第二層交換機的接口模塊都是通過高速背板/總線交換數據的。在第三層交換機中，與路由器有關的第三層路由硬件模塊也插接在高速背板/總線上，這種方式使得路由模塊可以與需要路由的其他模塊間高速地交換數據，從而突破了傳統的外接路由器接口速率的限制(10Mbit/s---100Mbit/s)。在軟件方面，第三層交換機將傳統的基于軟件的路由器重新進行了界定

    (1) 數據封包的轉發：如IP/IPX封包的轉發，這些有規律的過程通過硬件高速實現；

    (2) 第三層路由軟件：如路由信息的更新、路由表維護、路由計算、路由的確定等功能，用優化、高效的軟件實現。

      假設有兩個使用IP協議的站點，通過第三層交換機進行通信的過程為：若發送站點A在開始發送時，已知目的站B的IP地址，但尚不知道它在局域網上發送所需要的MAC 地址，則需要采用地址解析(ARP)來確定B的MAC 地址。A把自己的IP 地址與B的IP 地址比較，采用其軟件中配置的子網掩碼提取出網絡地址來確定B是否與自己在同一子網內。若B 與A 在同一子網內，A 廣播一個ARP 請求，B 返回其MAC 地址，A 得到B 的MAC 地址后將這一地址緩存起來，并用此MAC 地址封包轉發數據，第二層交換模塊查找MAC 地址表確定將數據包發向目的端口。若兩個站點不在同一子網內，則A 要向"缺省網關"發出ARP(地址解析)封包，而"缺省網關"的IP 地址已經在系統軟件中設置，這個IP 地址實際上對應第三層交換機的第三層交換模塊。當A 對"缺省網關"的IP 地址廣播出一個ARP 請求時，若第三層交換模塊在以往的通信過程中已得到B 的MAC 地址，則向發送站A 回復B 的MAC 地址；否則第三層交換模塊根據路由信息向目的站廣播一個ARP 請求，B 得到此ARP 請求后向第三層交換模塊回復其MAC 地址，第三層交換模塊保存此地址并回復給發送站A 。以后，當再進行A 與B 之間數據包轉發時，將用最終的目的站點的MAC 地址封包，數據轉發過程全部交給第二層交換處理，信息得以高速交換[1] 。

    3、第三層交換的特點

      突出的特點如下：

(1).有機的硬件結合使得數據交換加速

(2).優化的路由軟件使得路由過程效率提高；

(3).除了必要的路由決定過程外，大部分?jǐn)?shù)據轉發過程由第二層交換處理；

(4).多個子網互連時只是與第三層交換模塊的邏輯連接，不象傳統的外接路由器那樣需增加端口，保護了用戶的投資。

    第三層交換的目標是，只要在源地址和目的地址之間有一條更為直接的第二層通路，就沒有必要經過路由器轉發數據包。第三層交換使用第三層路由協議確定傳送路徑，此路徑可以只用一次，也可以存儲起來，供以后使用。之后數據包通過一條虛電路繞過路由器快速發送。

    第三層交換技術的出現，解決了局域網中網段劃分之后，網段中子網必須依賴路由器進行管理的局面，解決了傳統路由器低速、復雜所造成的網絡瓶頸問題。當然，三層交換技術并不是網絡交換機與路由器的簡單疊加，而是二者的有機結合，形成一個集成的、完整的解決方案。

    二、VLSW4150系列交換機

       VLSW4150 系列交換機是為企業提供的高性能、多層次化的解決方案。VLSW 4150也適用于ISP和服務提供商，尤其是對于一些大型的運營商，將能夠增強其在IP市場的競爭力。

    1、總體設計

     VLSW4150交換機有24個RJ45 10/100BASE－TX自適應端口，提供2個可選的光纖10/100BaseTx以太口、100BaseFx快速以太端口或者千兆以太網口（SX，LX，ZX），并另外提供一個串口和一個100M以太網口對交換機進行配置。

    VLSW4150交換機的體系結構可以支持最高到11Gbps的速率，多層交換速率達到6.6Mpps；可以支持8,192個MAC地址；為了更好的控制網絡流量和網絡安全，還支持以1M為步長的速率限制；支持TaggedVLAN和MAC-based的幀過濾以及RIP、OSPF和BGP路由協議。

    VLSW4150交換機提供堆棧技術可以以一個邏輯IP地址來管理多個交換機，并可在一個口上鏡像其他的數據包，提供基于Web的網管系統以及CLI方式來調試交換機。VLSW4150支持SNMP協議、RMON和Telnet功能來便于管理。

    2、硬件結構

    VLSW4150三層交換機的硬件結構分為兩個部分，處理器模塊和交換模塊，它們之間通過PCI接口相連，同時配合相應的外圍電路形成完整的三層交換機系統，見圖1。

圖1  硬件結構

     (1)處理器模塊

    如圖2所示，處理器部采用一款MOTOROLAPowerQUICCIICPU，同一些外部存儲設備以及一些外圍電路構成三層交換機的處理器部分。處理器模塊主要是運行嵌入式操作系統，配置系統和路由表的維持，而不是數據轉發通路的組成部分。CPLD 保存一些CPU初始化的一些配置以保證上電后CPU正常啟動，F(xiàn)lash 芯片用于存儲三層交換機的所需要的所有軟件和相關配置，SDRAM在系統啟動之后載入FLASH中的程序，保證系統正常運行。處理器模塊一方面提供一個快速以太網接口和一個異步口，用于對交換機進行配置和調試；另一方面通過PCI接口和交換模塊相連，通過PCI接口對交換模塊進行控制，并進行數據傳輸[2] 。

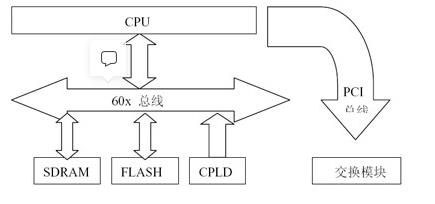

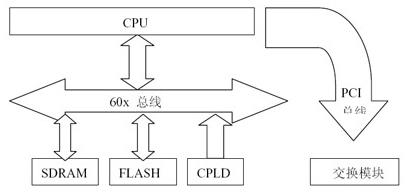

圖2  處理器模塊的硬件組成

    (2)交換模塊

    如圖3所示，交換模塊采用了BROADCOM公司的BCM5645作為ASIC芯片，通過PCI接口與處理器模塊進行通信完成數據傳輸，通過5645提供的內存接口，可以給交換模塊提供一個64M的外部SDRAM，從而提高交換機的吞吐量和交換速度。5645通過MII接口和GMII接口分別連接24個百兆以太網和2個千兆以太網[3]。

圖3  交換模塊的硬件組成

    3、軟件結構

    VLSW4150三層交換機的軟件系統采用了模塊化、分布式的設計方法，基于實時多任務操作系統。軟件系統的結構呈層次結構，一層建立在另一層的基礎上，每一層都使用近鄰它的下一層所提供的服務，并且為它上面一層提供更高一級的服務，其優點是：可以向上層軟件屏蔽底層操作，提高上層軟件的可移植性，提高軟件的可維護性。

    如圖4所示，軟件大體分為三個層面：

    (1)驅動層

    驅動程序?qū)⑸蠈榆浖陀布到y(tǒng)進行了連接，把上層軟件的路由更新、管理及配置命令轉化為硬件系統所能識別的格式，從而達到更新其內部數據結構如路由表，地址表等，控制及管理硬件交換系統的目的；同時設備驅動程序把底層硬件收到的路由更新報文、控制管理幀及收到的各種信息傳遞給上層軟件處理；

    (2)協議棧

    實現了TCP/IP、802.1D和802.1Q等協議，為上層的應用程序提供良好的接口；

    (3)應用層

    主要包括路由模塊和網管模塊，路由模塊實現了RIP和OSPF等協議，即實現第三層路由的主要功能；網管模塊實現了SNMP和RMON等網管模塊，使三層交換機具有部分網管功能，保證三層交換機更好地正常運轉。

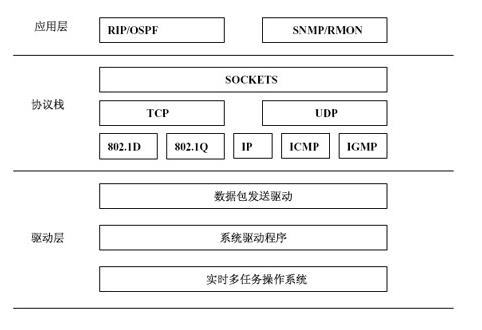

 圖4  軟件結構

    三、第三層交換機的應用

    第三層交換機的主要用途是代替?zhèn)鹘y(tǒng)路由器作為網絡的核心，因此，凡是沒有廣域連接需求，同時又需要路由器的地方，都可以用第三層交換機來代替。在企業網和校園網中，一般會將第三層交換機用在網絡的核心層，用第三層交換機上的千兆端口或百兆端口連接不同的子網或VLAN。第三層交換機解決了局域網VLAN必須依賴路由器進行管理的局面，解決了傳統路由器速度低、復雜所造成的網絡瓶頸問題。利用三層交換機在局域網中劃分VLAN,可以滿足用戶端多種靈活的邏輯組合,防止了廣播風暴的產生,對不同 VLAN 之間可以根據需要設定不同的訪問權限，以此增加網絡的整體安全性，極大地提高網絡管理員的工作效率，而且第三層交換機可以合理配置信息資源，降低網絡配置成本，使得交換機之間連接變得靈活。
