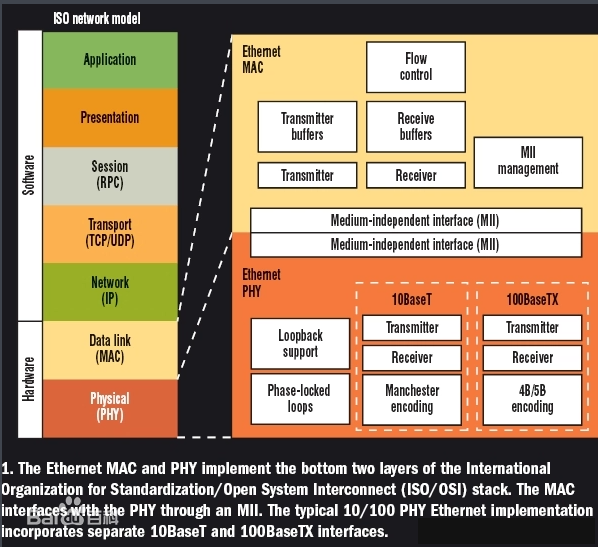

概述：由于近期要使用以太網PHY芯片，于是在網上查找各種資料，學習這部分的知識，這篇文章是對當前的學習做一個匯總。海翎光電的小編目前也是在學習PHY，所以難免會有錯誤不足，有什么需要更正補充的，歡迎大家一起討論交流。 什么是PHY？ PHY（英語：Physical），中文可稱之為端口物理層，是一個對OSI模型物理層的共同簡稱。而以太網是一個操作OSI模型物理層的設備。一個以太網PHY是一個芯片，可以發送和接收以太網的數據幀。 也就是說，PHY是網絡結構中的最底層，物理層。PHY芯片是實現物理層這一層功能的芯片。網絡設備之間就是通過PHY芯片相互連接的（介質是網線或者光纖）。 拿CPU與PHY的連接舉例，網絡上層幾層框架，基本都可以封裝或集成到CPU內部，但一般PHY芯片可能會單獨出來，雖然目前一些集成度高的網絡設備，或者CPU也可以做到將PHY集成到一個芯片。但一般來說，PHY的功能是單獨做到一個PHY芯片內部的，集成了PHY的網絡設備芯片（CPU、交換機芯片等等）一般也有接口連接單獨的PHY。這是因為PHY的主要功能就是將數字信號轉成模擬信號，然后在網線或者光纖傳輸。因為模擬信號和數字信號的不同，加上不同設備之間的傳輸環境復雜，因此，大部分的PHY都是單獨做到一個芯片內的。 因此，在一般的網絡設備電路設計中，需要為PHY芯片設計電路。PHY的芯片廠家為了滿足大部分的應用場景，會在PHY上面提供很多接口協議，以供設計人員使用。比如，一顆PHY可能會支持網線傳輸，又或者支持光纖傳輸，然后在連接數據鏈路層這邊，會提供很多的MII接口以供選擇。 由于一個PHY芯片的功能可能會比較多，因此，在PHY芯片的應用中，有一點很重要的就是要選擇合適的接口來滿足自己的應用。 MII是連接PHY和MAC的總線。有一系列的MII總線協議來滿足不同的應用場景，如MII, RMII, SMII, GMII, RGMII, SGMII, XGMII等等。 既然有這么多的協議，為什么不使用同一種固定的總線協議呢，比如IIC或者SPI這種，這么多的總線協議，不是加大了應用設計的難度？
這是因為，網絡傳輸是一種高速的通信，而且是一直在發展的，導致以前的一些協議已經不能滿足現在的傳輸要求，比如從10M/100M到現在的1G/10G等等，不同的MII接口就是為了滿足不同的應用。而且，由于芯片設計的發展，也可以對一些占用資源的總線做優化改動，例如以前的并口通信，會占用很多的引腳資源，但現在由于高頻通信的發展，使用串行總線也可以達到高速通信的目的，并且還節省引腳資源。

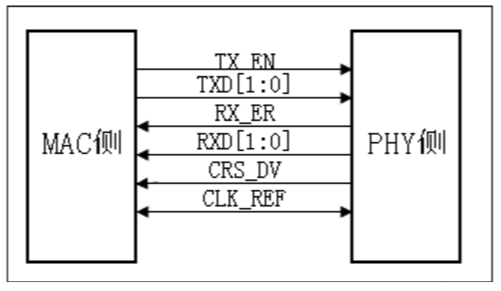

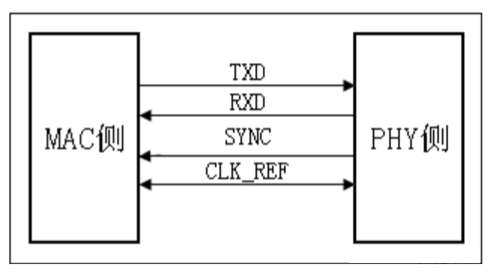

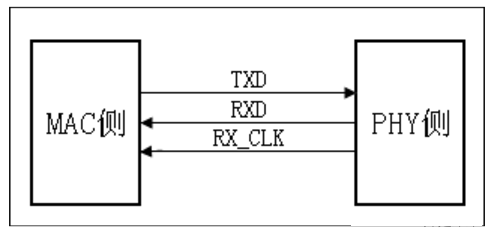

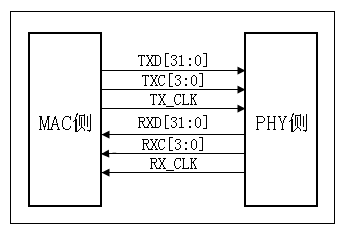

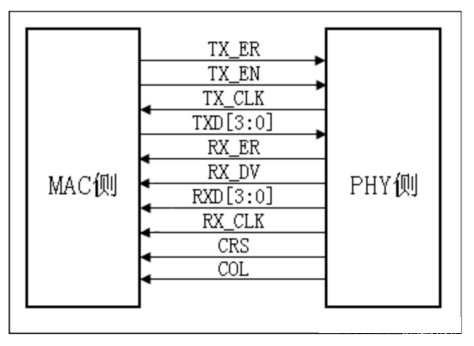

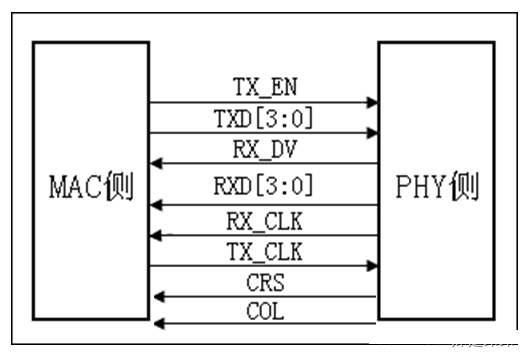

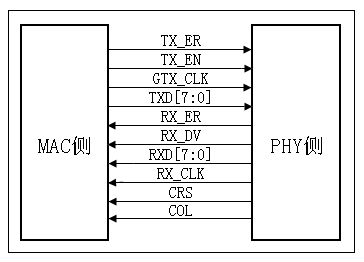

下面介紹一些常用的MII總線協議，以供參考。 注：MII命名是有一定規律的，比如G代表1000兆，XG代表10G（萬兆），R代表減少引腳，S代表串行通信，例如，RGMII就是減少引腳的1000兆MII總線，SGMII就是串行通信的1000兆MII總線。 2.RMII：MAC和PHY芯片之間的接線圖，數據線相比MII減半,時鐘為50MHZ,還是需要注意TX_CLK是由phy芯片發出,如果是需要自適應10/100M。 4. GMII：對應為千兆網；要實現1000Mb/s、100Mb/S、10Mb/S自適應必須加上TX_CLK（PHY輸出） 有很多PHY芯片有許多的接口和功能，需要根據自己的需求進行選擇配置，配置的方法就是配置PHY內部的寄存器，而SMI接口就是PHY專門用于管理這些寄存器的一個標準協議。SMI接口是一個串行接口，接口包括兩根信號線：MDC和MDIO。 這個接口也是遵守IEEE802.3協議規范的，因此可以通過IEEE802.3協議了解SMI接口的具體細節要求。下面對SMI接口做一些簡單介紹。
MDC： 管理接口的時鐘，它是一個非周期信號，信號的最小周期（實際是正電平時間和負電平時間之和）為400ns，最小正電平時間和負電平時間為160ns，最大的正負電平時間無限制。
MDIO：這是一根雙向的數據線。用來傳送MAC層的控制信息和物理層的狀態信息。MDIO數據與MDC時鐘同步，在MDC上升沿有效。
目前SMI接口一共有兩種協議，第22條款和第45條款，其中兩個條款使用同樣的硬件，在時序上是一致的。第22條款和45條款，就是對應IEEE802.3的22節和45節。現在一些簡單的PHY內部的寄存器使用的是802.3的第22條款，只有32個寄存器，功能簡單，比如一些千兆百兆PHY。而一些復雜的PHY使用的是802.3的第45條款，可以將寄存器擴展至65536個寄存器。
注：雖然對于PHY芯片的寄存器有相關標準的規定，但廠家有可能不按照標準設計，所以最好是查看對應的芯片手冊了解寄存器的功能。
PHY的SMI接口可以由MAC側或者MCU（單片機）控制，通過SMI接口可以實現PHY的配置以及各項參數的讀取，以達到監控PHY的狀態。當MCU無SMI接口時，可以使用GPIO模擬SMI接口。
目前數據在網絡中傳輸，主要的傳輸介質是銅纜或者光纖，在PHY芯片對應的就是電口或者光口。我們經常見到1000base-T、1000BASE-TX、1000BASE-FX這樣的描述，對應的解釋如下。1000：表示傳輸速率；BASE: 表述基帶；-T/TX：傳輸介質為銅介質的雙絞線，其中1000BASE-T對應傳輸線為4對，全雙工運行，時鐘125MHZ。超五類網線。1000BASE-TX對應傳輸線也為4對，只是其中2對用來收，兩對用來發。故運行時鐘250HZ,對應線纜為6類網線。-FX：傳輸介質為光纖；光口，信號傳輸走的是光信號這是與上面不同的。 PHY芯片的內部結構

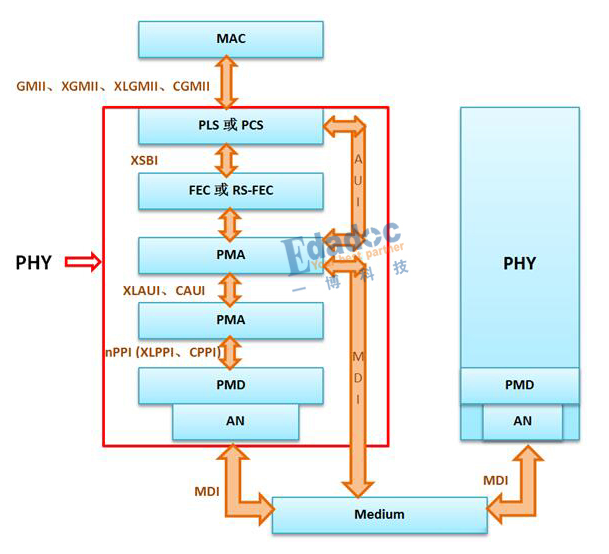

PHY它包含了多個功能模塊，功能模塊的多少會因需要的不同而有所增減。比如：只有10GBase-R、40GBase-R、100GBase-R的PCS需要FEC；
40GBase-R的PCS需要2個PMA、100GBase-R的PCS需要3個PMA；
PLS：PhysicalSublayer Signaling，對MAC給的信息進行傳遞，只在1Mb/s、10Mb/s的應用場景才出現；
PCS：Physical Coding Sublayer，對MAC給的信息進行編碼，應用于≥100 Mb/s的應用場景，比如完成8B/10B、64B/66B、256B/257B編碼；
FEC：Forward Error Correction，前向糾錯，與10GBase-R、40GBase-R的PCS 搭配；
RS-FEC：Reed-Solomon前向糾錯，比單純的FEC糾錯能力更強，與100GBase-R的PCS 搭配，采用256B/257B編碼；
PMA：Physical Medium Attachment，物理媒介適配層，PMA子層主要用于串行化和解串。PMA子層中集成了SERDES，發送和接收緩沖，時鐘發生器及時鐘恢復電路。
PMD：Physical Medium Dependent，物理介質相關子層，PMD子層位于整個網絡的最底層，主要完成光纖連接、電/光轉換等功能。PMD為電/光收發器，把輸入的電壓變化狀態變?yōu)楣獠ɑ蚬饷}沖，以便能在光纖中傳輸。
AN: Auto-Negotiation Function，自動協商，使背板兩側的Device能夠互換信息以發揮出彼此最大的優勢；
其中主要的常用的模塊是PCS、PMA、PMD。在各種PHY芯片內部基本都有這幾個模塊。
PHY的功能之一:與MAC通過MII接口進行數據傳遞，對發送的數據進行編碼，對接收的數據進行解碼 MAC器件通過MII接口來與PHY進行數據交換。PHY在發送數據的時候，收到MAC過來的數據（對PHY來說，沒有幀的概念，對它來說，都是數據而不管什么地址，數據還是CRC），每4bit就增加1bit的檢錯碼（PCS），然后把并行數據轉化為串行流數據（PMA），再按照物理層的編碼規則把數據編碼（PMA），再變?yōu)槟M信號把數據送出去（PMD）。 PHY還有個重要的功能就是實現CSMA/CD的部分功能。它可以檢測到網絡上是否有數據在傳送，如果有數據在傳送中就等待，一旦檢測到網絡空閑，再等待一個隨機時間后將送數據出去。如果兩塊網卡碰巧同時送出了數據，那樣必將造成沖突，這時候，沖突檢測機構可以檢測到?jīng)_突，然后各等待一個隨機的時間重新發送數據。
