CIEGS-SNF6G系列 |
|
非網管 4個千兆電/2個千兆光 |
|
|
產品簡介
CIEGS-SNF6G系列是全國產化非網管型冗余以太網交換機，采用國產楠菲微電子的交換芯片和國產PHY構成全國產化解決方案。工業IP40防護等級設計要求，-40～85℃的寬溫能夠滿足各種工業現場的要求，可以廣泛應用于工業自動化系統、智慧城市管理系統、智能交通監控系統、電力配網自動化、煤炭井下監控系統、水利水電監控系統、石油化工管道監控系統、智能交通道路監控系統、水處理監控系統、國防軍事工程等設備當中。
質量保證
IEIDATA品質系統分為三大塊：設計品保、客服品保、制造品保，這三個部分相互影響、相互反饋，相互提升。正是這樣的持續改善（TQM），造就了IEIDATA嚴謹?shù)钠焚|(zhì)系統。
優良的設計質量保證
IEIDATA嚴謹?shù)膶⒄麄€(gè)設計品保劃分成了6個部分，分別是概念、評估、設計、驗證、試產、量產；只有在每個階段通過嚴格的檢核，才能進入下一個階段，最終需經過六個嚴苛的檢核點，確認品質可靠，產品才可以順利的誕生，交到客戶的手中。
嚴謹?shù)漠a(chǎn)品測試驗證
僅在設計品保中的驗證階段，需要通過的測試就有9項，只有全部品均通過這9項嚴格的測試，產品才會允許進入下一階段：試產階段。而在試產階段，將會有更加嚴格的測試需要通過。
性能參數
| 接口 | |
| 端口數量 | 支支持4個電口+2個光口或5個電口+1個光口 |
| 百兆光口 | SC/ST/LC可選，單/多模可選 |
| 百兆電口 | 10/100/1000Base-T(X)自適應以太網RJ45 |
| 國產化率 | |
| 國產化率 | 100% |
| 防護等級 | |
| 防護等級 | IP40 |
| 支持標準 | |
| 支持標準 | IEEE802.3 IEEE802.3u for 100BaseT(X)and 100Base FX IEEE802.3ab for 1000BaseT(X) |
| 傳輸距離 | |
| 以太網雙絞線 | 100m（標準CAT5/CAT5e線纜） |
| 光纖 | 千兆多模550m@850nm，千兆單模20Km@1310nm 百兆多模2km@1310nm，百兆單模20Km@1310nm |
| 交換屬性 | |
| 傳輸方式 | 存儲轉發 |
| 背板帶寬 | 12G |
| 包轉發率 | 8.9Mpps |
| MAC地址表 | 8K |
| 緩存大小 | 1Mbits |
| 延遲時間 | <5μs |
| 行業標準 | |
| 行業標準 | EMI：FCC Part 15，CISPR (EN55022) class A EMS：EN61000-4-2 (ESD)，Level 4 EN61000-4-3(RS)，Level 3 EN61000-4-4 (EFT)，Level 4 EN61000-4-5 (Surge)，Level 4 EN61000-4-6(CS)，Level 3 EN61000-4-8(PFM)，Level 5 沖擊：IEC 60068-2-27 自由跌落：IEC60068-2-23 震動：IES 60068-2-6 |
| 電源 | |
| 輸入電壓 | 12-48V DC 110-220V AC/DC |
| 接入端子 | 5芯5.08mm間距插入式端子 |
| 功率 | 整機不大于10W |
| 過載保護 | 支持 |
| 反向連接保護 | 支持 |
| 冗余保護 | 支持 |
| 物理參數 | |
| 設備尺寸（長*寬*高） | 150mm×130mm×60mm |
| 外殼 | 金屬材質，無風扇 |
| 安裝方式 | 導軌式 |
| 工作環境 | |
| 工作溫度 | -40℃~+85℃ |
| 存儲溫度 | -40℃~+85℃ |
| 相對濕度 | 5~95% (無凝霜) |
| 平均無故障時間MTBF | ＞300000h |
| 指示燈 | |
| 電源指示燈 | PWR |
| 接口指示燈 | 電口(Link,ACT),光口（FX） |

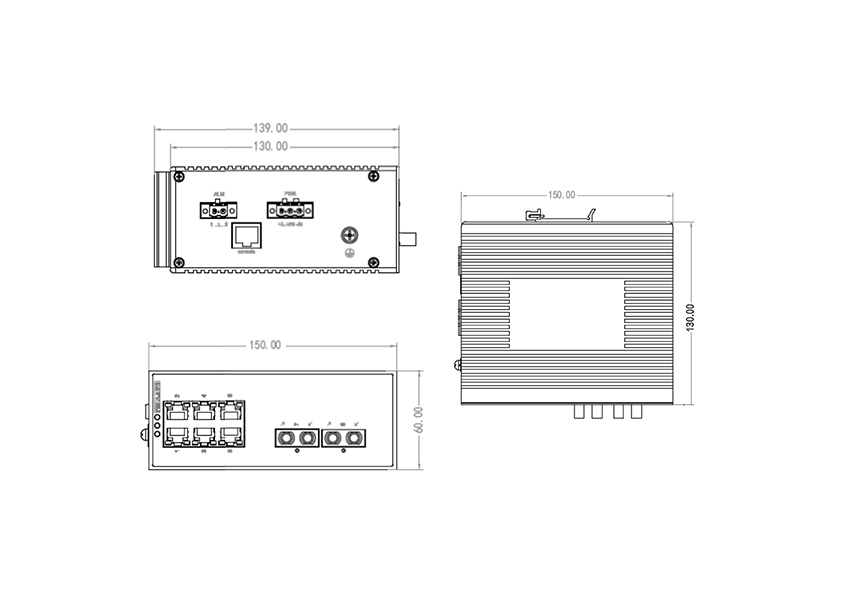

外形尺寸
訂購信息
| 序號 | 訂購型號 | 描述 |
| 1 | CIEGS-SNF6G‐4FT2SFP‐G2 | 非網管，4個千兆電口，2個千兆單模SFP光口，24/48V DC冗余電源輸入 |
| 2 | CIEGS-SNF6G‐5FT1SFP‐G2 | 非網管，5個千兆電口，1個千兆光口，24/48V DC冗余電源輸入 |
