CMIL-IEGM224系列 |
|
24個千兆電口/4個千兆光口-T系 |
|
|
產品簡介
CMIL-IEGM224系列是采用國產自主可控交換芯片及國產自主可控處理芯片設計的加固以太網二層/三層交換機產品，具有端口密度高、工作模式豐富、高性能部署靈活、管理維護方便等特點。能夠適應多種應用環境。 CMIL-IEGM224系列擁有24個千兆電口/4個千兆光口，定位于有國產自主可控需求的特殊行業的接入網絡。 基于國產交換芯片盛科CTC7132設計開發，交換芯片內嵌ARM53處理器，提供豐富的網絡接口。 CMIL-IEGM224系列二層/三層以太網交換機采用1U標準結構，進行軍工級寬溫散熱和全加固設計，除了在功能上滿足系統對設備信息交換的各種技術指標外，還具有滿足GJB要求的寬溫、抗震、抗沖擊、防潮濕、防風沙、防雨雪、防太陽輻射及抗電磁干擾等特點?？捎糜谲囕d、艦載、機載等對工作環境要求嚴苛的使用環境，通過千兆和萬兆網絡，為用戶提供數據交換服務。
質量保證
IEIDATA品質系統分為三大塊：設計品保、客服品保、制造品保，這三個部分相互影響、相互反饋，相互提升。正是這樣的持續改善（TQM），造就了IEIDATA嚴謹?shù)钠焚|(zhì)系統。
優良的設計質量保證
IEIDATA嚴謹?shù)膶⒄麄€設計品保劃分成了6個部分，分別是概念、評估、設計、驗證、試產、量產；只有在每個階段通過嚴格的檢核，才能進入下一個階段，最終需經過六個嚴苛的檢核點，確認品質可靠，產品才可以順利的誕生，交到客戶的手中。
嚴謹?shù)漠a(chǎn)品測試驗證
僅在設計品保中的驗證階段，需要通過的測試就有9項，只有全部品均通過這9項嚴格的測試，產品才會允許進入下一階段：試產階段。而在試產階段，將會有更加嚴格的測試需要通過。
性能參數
| 硬件規格 | |
| 形態 | 19寸機架式1U |
| 交換芯片 | 盛科CTC7132 |
| 處理器 | 交換芯片內嵌ARM53處理器 |
| 內存 | 1GB DDR4 |
| 存儲 | 1GB Nand flash，32MB SPI flash |
| 接口數量 | 24路10/100/1000 Base-T；4路10/100/1000 Base-X |
| 接口形式 | TTF推拉自鎖航插/光航插 |
| 功率 | ≤32W |
| 防護等級 | IP65 |
| 層級 | L2/L3 |
| 國產化率 | 100% |
| 詳細參數 | |
| 網絡接口 | 24路10/100/1000 Base-T；4路10/100/1000 Base-X |
| 管理接口 | 支持 |
| 管理串口 | 支持 |
| 一鍵重啟 | 支持 |
| 交換容量 | 56G |
| 包轉發速率 | 41.664Mpps |
| 典型功耗 | ≤32W |
| 散熱方式 | 導熱 |
| 環境試驗標準 | GJB150A-2009軍用裝備實驗室環境試驗方法 |
| 環境試驗項目 | 低溫存儲試驗 低溫工作試驗 高溫存儲試驗 高溫工作試驗 振動試驗 沖擊試驗 濕熱試驗 |
| 電磁試驗標準 | 軍用設備和分系統電磁發射和敏感度要求GJB151B-2013 |
| 電磁試驗項目 | CE101 25HZ~10KHZ電源線傳導發射 CE102 10KHZ~10MHZ電源線傳導發射 CS101 25HZ~50KHZ電源線傳導敏感度 CS106 電源線尖峰信號傳導敏感度 CS114 10KHZ~400MHZ電纜束注入傳導敏感度 CS116 10KHZ~100MHZ電纜和電源線阻尼正弦瞬變傳導敏感度 |
| 供貨周期 | ≤3個月 |
| 電源參數 | |
| 雙電源 | 支持交直流 |
| 交流(AC)輸入 | 支持 |
| 額定電壓范圍 | AC 100V-240V |
| 最大電壓范圍 | AC 90V-264V |
| 頻率 | 50/60Hz |
| 直流(DC)輸入 | 支持 |
| 額定電壓范圍 | DC 24V |
| 最大電壓范圍 | DC 9-50V |
| 物理參數 | |
| 設備尺寸（長*寬*高） | ≤420*320*90mm（2U） |
| 設備重量 | 約8.5kg |
| 安裝方式 | 機架式/壁掛式/臥式安裝 |
| 工作環境 | |
| 工作溫度 | -40℃~85℃ |
| 存放溫度 | -40℃~85℃ |
| 工作濕度 | 10%~90%RH |
| 防護等級 | IP65 |
| 端口耐壓 | 接觸4KV，空氣10KV |
| 平均無故障時間MTBF | ＞300000h |
| 軟件參數 | |
| 支持風暴抑制 | 單播/廣播/組播 |
| 支持VLAN標記 | 支持Access、Trunk、QinQ方式的VLAN 基于MAC、IP、協議的VLAN分類 支持Default VLAN、Voice、VLAN Private VLAN |
| MAC地址表特征 | 支持MAC地址自動學習和老化 支持靜態、動態、黑洞MAC表項 支持源MAC地址過濾 支持基于端口和VLAN的MAC地址學習限制 |
| 鏈路聚合 | 支持靜態和LACP鏈路聚合 支持31個聚合組，每個聚合組最大支持32個端口 聚合鏈路支持按多種不同的Hash算法負載均衡 |
| 支持STP、RSTP、MSTP、ERPS等鏈路環網保護 | |
| 二層組播 | 支持IGMP snooping v1/v2/v3 IGMP Proxy 支持MVR、MLD Snooping v1/v2 |
| Ipv4路由 | 靜態/動態ARP 支持靜態路由、RIP v1/v2、OSPF、 BGP、ECMP、策略路由、VRF等路由協議 支持靜態組播 |
| QoS特性 | 基于MAC、IP、TCP/UDP端口、協議等的分類 支持隊列調度（SP/WDRR/SP+ WDRR）、擁塞管理（WRED）、 流量整形 |
| 支持SmartLink、M-LAG、VRRP | |
| 提供詳細的端口流量統計計數器 | |
| 訪問安全性 | 支持用戶分級管理和口令保護 支持RADIUS、TACACS+鑒權 支持SSH2.0 |
| 管理與維護 | 提供完善的命令行管理 提供Telnet遠程配置和本地串口配置 支持UDLD、VCT、LLDP 支持DHCP Server/Relay Snooping/Client 支持DNS與NTP時間同步 提供詳細的多等級系統日志功能 支持WebUI、sFlow |

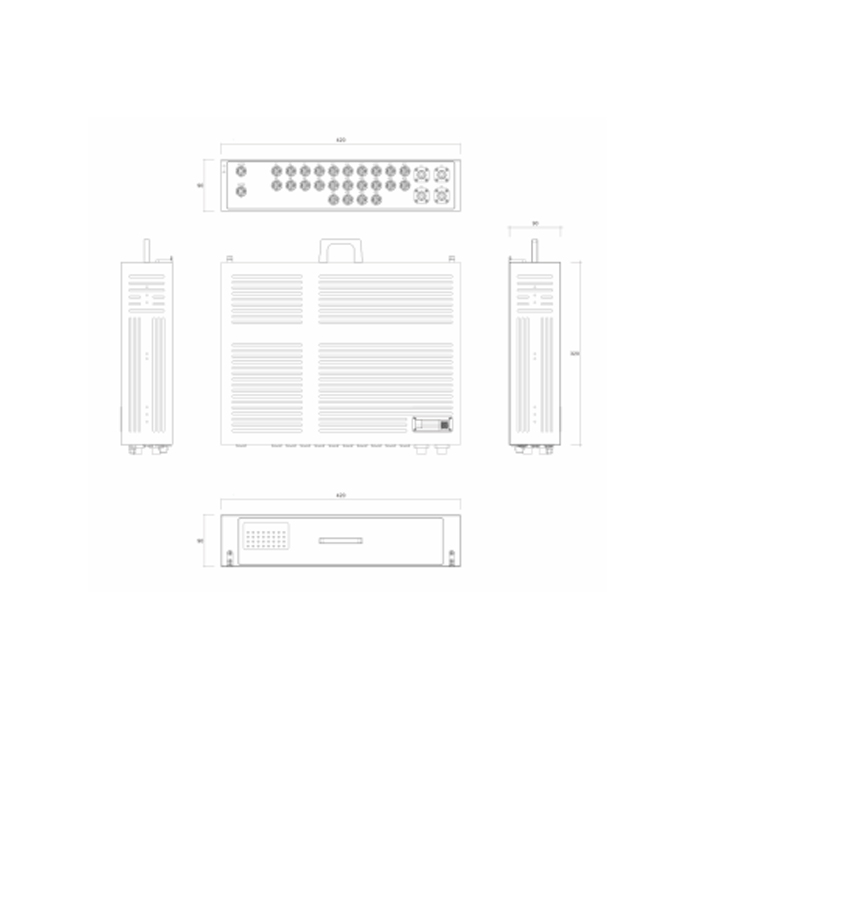

外形尺寸
訂購信息
| 序號 | 訂購型號 | 描述 |
| 1 | CMIL-IEGM224-24Ge-4Gx-T | 24個千兆電口4個千兆光口-T系 |
