IECOM232-485CAN-4101G |
|
1路RS232/485轉換為1路CAN接口 |
|
|
產品簡介
IECOM232-485CAN-4101G可以快速將 RS232 或 RS485 設備連接到 CAN 現場總線上。模塊支持三種數據轉換模式：透明轉換、透明帶標識轉換和格式轉換，能滿足各種現場需要，用戶可根據現場需要進行靈活選擇配置。采用 32 位高性能處理器，處理速度快抗干擾能力強，模塊化的程序設計，操作方便易用。硬件設計完全按照工業標準進行設計，工作電壓范圍寬、抗干擾能力強、雷擊及浪涌沖擊保護，可在惡劣電磁環境中長期穩定工作。提供專業的配置軟件，方便用戶對模塊運行的各種參數進行靈活設置。該產品可廣泛應用到PLC 控制、門禁醫療、樓宇自控、工業自動化、測量儀表及環境動力監控系統、信息家電和LED 信息顯示設備。
質量保證
IEIDATA品質系統分為三大塊：設計品保、客服品保、制造品保，這三個部分相互影響、相互反饋，相互提升。正是這樣的持續改善（TQM），造就了IEIDATA嚴謹?shù)钠焚|(zhì)系統。
優良的設計質量保證
IEIDATA嚴謹?shù)膶⒄麄€設計品保劃分成了6個部分，分別是概念、評估、設計、驗證、試產、量產；只有在每個階段通過嚴格的檢核，才能進入下一個階段，最終需經過六個嚴苛的檢核點，確認品質可靠，產品才可以順利的誕生，交到客戶的手中。
嚴謹?shù)漠a(chǎn)品測試驗證
僅在設計品保中的驗證階段，需要通過的測試就有9項，只有全部品均通過這9項嚴格的測試，產品才會允許進入下一階段：試產階段。而在試產階段，將會有更加嚴格的測試需要通過。
性能參數
| CAN參數 | |
| 通訊速率 | 5K~1000Kbps |
| 隔離電壓 | 2500V |
| 防護能力 | 1500W |
| RS485參數 | |
| 通訊速率 | 1200~115200bps |
| 隔離電壓 | 2500V |
| 防護能力 | 1500W |
| RS232 參數 | |
| 通訊速率 | 1200~115200bps |
| 防護能力 | 500W |
| 整機參數 | |
| 工作電壓 | DC9V～30V |
| 工作電流 | ≤ 0.5W |
| 工作溫度 | -20℃～80℃ |
| 工作濕度 | ≤95%RH 無凝露 |
| 尺寸（長*寬*高） | 152*90*44 毫米 |
| 接口信號 | |
| 485A | 差分正電平 RS485A |
| 485B | 差分負電平 RS485B |
| Earth | 此端子為系統地接線端子，應用中必須接大地 |
| CANH | CANH 信號線連接端的正電平 |
| CANL | CANH 信號線連接端的負電平 |
| R+ | CAN 通道終端匹配電阻的正極 |
| R- | CAN 通道終端匹配電阻的負極 |
| DC | 電源適配器的接線端子 |
| RS232 | RS232 接口的端子，具體定義見“RS232 信號定義” |

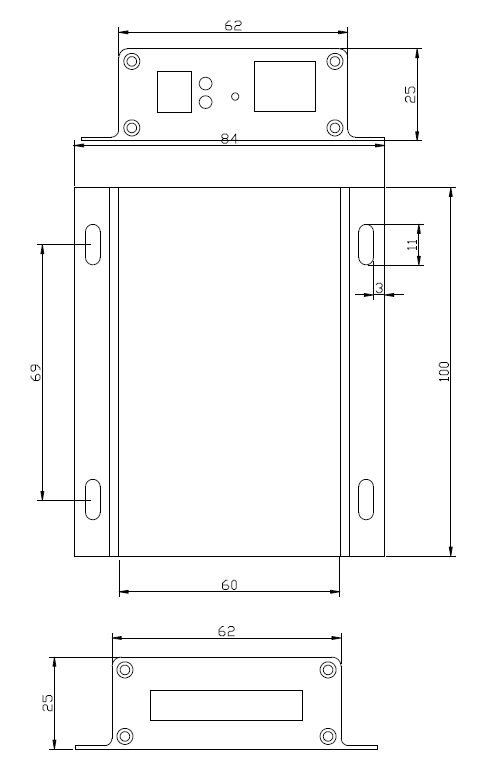

外形尺寸
訂購信息
| 序號 | 訂購型號 | 描述 |
| 1 | IECOM232-485CAN-4101G | 1路RS232/485轉換為1路CAN接口 |
